はじめに

vSphere 上で稼働する仮想マシンの移行検討時に RDM (Raw Device Mapping) を利用する仮想マシンの SCSIバス共有、RDM 互換モード、 LUN(naa.ID) 等を調査するのに vSphere Client の GUI から確認するのは骨が折れるため、 PowerCLI を利用した調査用の PowerShell コマンドラインを作成したため、記事に残す。

コマンドライン処理概要

• 指定したテキストファイル (vm_list.txt) に記載された名前の仮想マシン名を調査対象とする
• 各仮想マシンに接続されているハードディスクの中から仮想と物理の RDM 互換モードで動作するディスクのみ抽出し、情報を出力する
• 情報の出力はデスクトップに CSV ファイル (RDM_List_yyyyMMdd-HHmmss.csv) に出力する

コマンドライン実行による出力情報

出力情報一覧

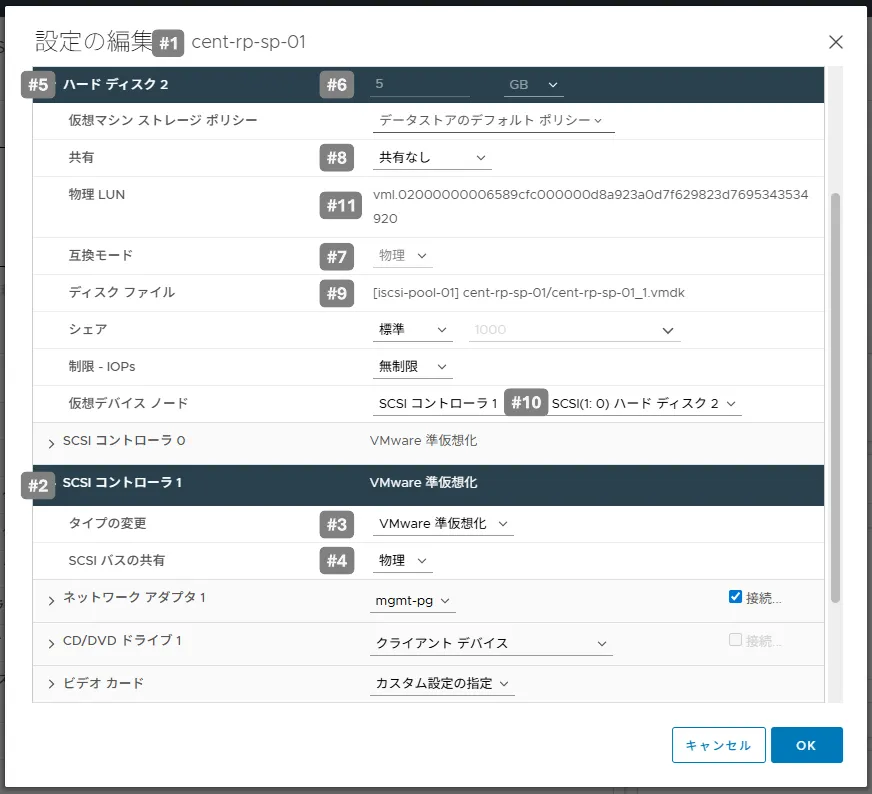

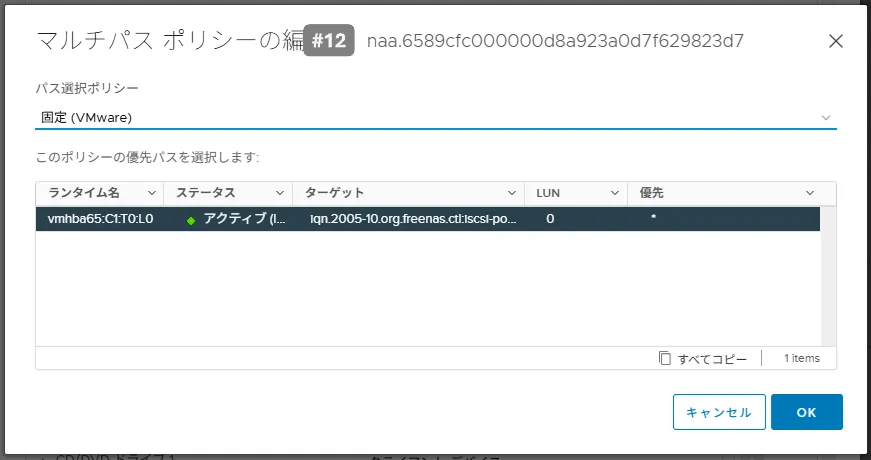

vSphere Client 画面と出力情報の紐づけ

CSVファイル出力サンプル

"VMName","ScsiController","ScsiController Type","BusSharingMode","DiskName","CapacityGB","DiskType","MultiWriter","Filename","DeviceNode","DeviceName","ScsiCanonicalName"
"cent-rp-sp-01","SCSI controller 1","ParaVirtual","Physical","Hard disk 2","5","RawPhysical","sharingNone","[iscsi-pool-01] cent-rp-sp-01/cent-rp-sp-01_1.vmdk","SCSI (1:0)","vml.02000000006589cfc000000d8a923a0d7f629823d7695343534920","naa.6589cfc000000d8a923a0d7f629823d7"
"cent-rp-sp-02","SCSI controller 1","ParaVirtual","Physical","Hard disk 2","5","RawPhysical","sharingMultiWriter","[iscsi-pool-01] cent-rp-sp-01/cent-rp-sp-01_1.vmdk","SCSI (1:0)","vml.02000000006589cfc000000d8a923a0d7f629823d7695343534920","naa.6589cfc000000d8a923a0d7f629823d7"
...

前提条件

• PowerCLI がインストールされていること
• PoewrCLI を実行する端末から vCenter Server に接続可能であること

RDM 調査用情報出力

1. キーボードの [Windows] + [X] でシステムメニューを開き、 [A] キー を押下し、ターミナルを管理者として起動する



2. ターミナルがコマンド プロンプトで起動している場合、以下のコマンドで PowerShell を起動する

   powershell




3. Connect-VIServerで<vCenter Server FQDN>、vCenter Serverの<ユーザー名>、<パスワード>を指定し、 vCenter Server に接続

   Connect-VIServer  -Server vcsa-060.lab.internal -User "administrator@vsphere.local" -Password "P@ssw0rd" -force


   Name                           Port  User
   ----                           ----  ----
   vcsa-060.lab.internal          443   VSPHERE.LOCAL\Administrator




4. 調査対象の仮想マシンのリストファイルのファイルパス、ファイルの内容をそれぞれ変数に格納

   $vmListFile = "$env:userprofile\desktop\vm_list.txt"
   $vmNames = Get-Content $vmListFile -Encoding UTF8 | Where-Object { $_.Trim() -ne "" }




5. RDM 調査結果となる情報出力ファイルのファイルパスを変数に格納

   $CsvFile = "$env:userprofile\desktop\RDM_List_$(Get-Date -Format "yyyyMMdd-HHmmss").csv"




6. RDM 調査結果の情報出力

   $vmNames | ForEach-Object { Get-VM -Name $_ } |
       Get-HardDisk -DiskType "RawPhysical","RawVirtual" |
       Select-Object `
           @{N="VMName";              E={$_.Parent.Name}}, `
           @{N="ScsiController";      E={$hd=$_; ($hd | Get-ScsiController).Name}}, `
           @{N="ScsiController Type"; E={$hd=$_; ($hd | Get-ScsiController).Type}}, `
           @{N="BusSharingMode";      E={$hd=$_; ($hd | Get-ScsiController).BusSharingMode}}, `
           @{N="DiskName";            E={$_.Name}}, `
           @{N="CapacityGB";          E={$_.CapacityGB}}, `
           @{N="DiskType";            E={$_.DiskType}}, `
           @{N="MultiWriter";         E={$_.ExtensionData.Backing.Sharing}}, `
           @{N="Filename";            E={$_.Filename}}, `
           @{N="DeviceNode";          E={
               $hd=$_;
               $ctl = $hd | Get-ScsiController;
               "SCSI ({0}:{1})" -f $ctl.ExtensionData.BusNumber, $hd.ExtensionData.UnitNumber
           }}, `
           @{N="DeviceName";          E={$_.DeviceName}}, `
           @{N="ScsiCanonicalName";   E={$_.ScsiCanonicalName}} |
       Export-Csv -Path $CsvFile -NoTypeInformation -Encoding UTF8




7. デスクトップに CSV ファイル (RDM_List_yyyyMMdd-HHmmss.csv) が出力されていることを確認する



環境

• vCenter Server 7.0.3 ( Build:24322018 )
• PowerCLI 13.3.0 ( Build: 24145083 )
